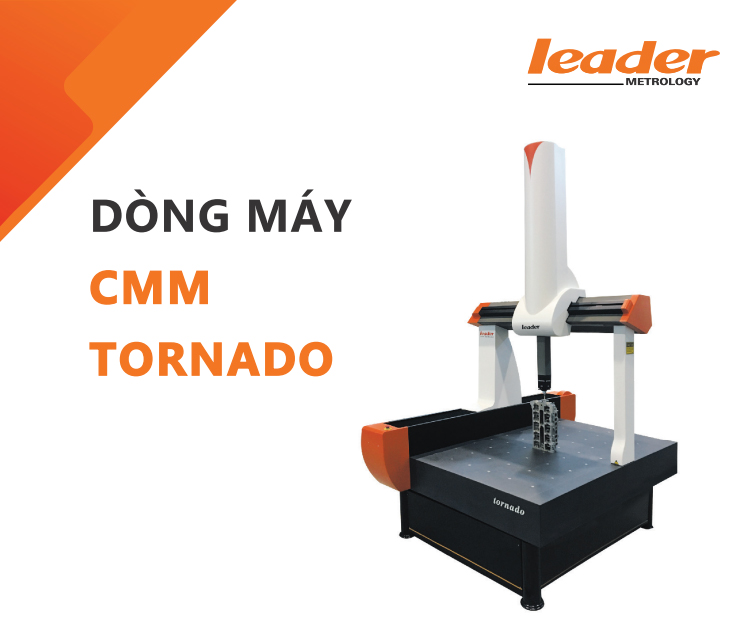

Máy đo 3D CMM Leader Metrology, Model Tornado là dòng CMM cầu. Có cầu trục X và trục Z sử dụng hợp kim nhôm hàng không cao cấp, có khả năng định vị và đo hàng với tốc độ cực nhanh, đáp ứng yêu cầu về hiệu xuất và hoạt động trong môi trường khắc nghiệt.
Cruiser là dòng máy CMM kiểu L, phục vụ đo kiểm các mẫu có kích thước và khối lượng lớn.
Excellent là dòng máy CMM phục vụ đo các bộ phận siêu chính xác và cực kỳ phức tạp, chẳng hạn như các bộ phận chính xác của ô tô, thiết bị y tế, động cơ hàng không, ...
Excellent sử dụng thước quang có độ chính xác cao, hệ thống điều khiển và hệ thống bù nhiệt độ chính xác cao.
Excellent không chỉ tích hợp các đầu dò quét, đầu dò Revo mà còn có thể tích hợp hệ thống nạp mẫu tự động bằng Robot. Kết quả đo chính xác, giúp việc chế tạo các sản phẩm luôn đạt chất lượng, độ chính xác cao.
| Hành trình đo |
Độ chính xác ISO10360-2:2009/GB/T16857.2-2006 |
||||||
| Model | X (mm) | Y (mm) | Z (mm) | MPEE(μm) | MPEP(μm) | ||
| NCK686 | 600 | 800 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK6106 | 600 | 1000 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK8106 | 800 | 1000 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK8126 | 800 | 1200 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK8156 | 800 | 1500 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK9128 | 900 | 1200 | 800 | 1.0+3/1000 | 1.0 | ||
| NCK10126 | 1000 | 1200 | 600 | 1.0+3/1000 | 1.0 | ||
| NCK10128 | 1000 | 1200 | 800 | 1.2+3/1000 | 1.2 | ||
| NCK10158 | 1000 | 1500 | 800 | 1.2+3/1000 | 1.2 | ||
| NCK121510 | 1200 | 1500 | 1000 | 1.5+3/1000 | 1.5 | ||
| Model | Lx (mm) | Ly (mm) | Lz (mm) | Wx (mm) | Wy (mm) | Wz (mm) | Khối lượng mẫu (kg) |
| NCK686 | 1200 | 1650 | 2660 | 730 | 1400 | 800 | 700 |
| NCK6106 | 1200 | 1850 | 2660 | 730 | 1600 | 800 | 700 |
| NCK8106 | 1400 | 1850 | 2660 | 930 | 1600 | 800 | 1000 |
| NCK8126 | 1400 | 2050 | 2660 | 930 | 1800 | 800 | 1000 |
| NCK8156 | 1400 | 2350 | 2660 | 930 | 2100 | 800 | 1000 |
| NCK9128 | 1600 | 2370 | 2750 | 1090 | 1814 | 1040 | 1800 |
| NCK10126 | 1690 | 2380 | 3200 | 1190 | 1814 | 800 | 1800 |
| NCK10128 | 1700 | 2380 | 3200 | 1190 | 1814 | 1040 | 1800 |
| NCK10158 | 1700 | 2680 | 3200 | 1190 | 2114 | 1040 | 1800 |
| NCK121510 | 1900 | 2680 | 3330 | 1390 | 2200 | 1200 | 2000 |
- Nguồn điện：220V, 1 pha
- Nhiệt độ：19-21°C
- Áp suất khí nén：0.6-1.0Mpa
- Lưu lượng khí nén：0.3-0.45m³/phút
- Lọc khí nén cỡ：0.3μm
- Độ ẩm：55%-65%
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)
- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.
- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....
- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.
| Model | Hành trình đo (mm) | kích thước tổng (mm) |
Độ chính xác ISO10360-2:2009/GB/T16857.2-2006 |
Khối lượng của mẫu |
|||||||
| X | Y | Z | Lx | Ly | Lz | MPEP (μm) |
MPEE(μm) | Kg | |||
| NCF553 | 500 | 500 | 300 | 1600 | 1400 | 2550 | từ 0.7 | từ 0.7+L/1000 | 300 | ||
| NCF564 | 500 | 600 | 400 | 1600 | 1600 | 2750 | từ 0.7 | từ 0.7+L/1000 | 350 | ||
| NCF686 | 600 | 800 | 600 | 1700 | 2000 | 3150 | từ 0.7 | từ 0.7+L/1000 | 600 | ||
| NCF8106 | 800 | 1000 | 600 | 1900 | 2400 | 3150 | từ 0.8 | từ 0.8+L/1000 | 700 | ||
- Nguồn điện：220V, 1 pha
- Nhiệt độ：19-21°C
- Áp suất khí nén：0.5 -1.0Mpa
- Lưu lượng khí nén：0.3-0.45m³/phút
- Lọc khí nén cỡ：0.3μm
- Độ ẩm：55%-65%
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)
- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.
- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....
- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.
