Thiết kế

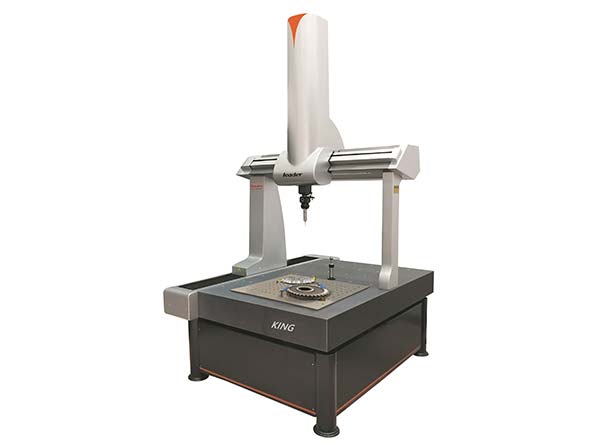

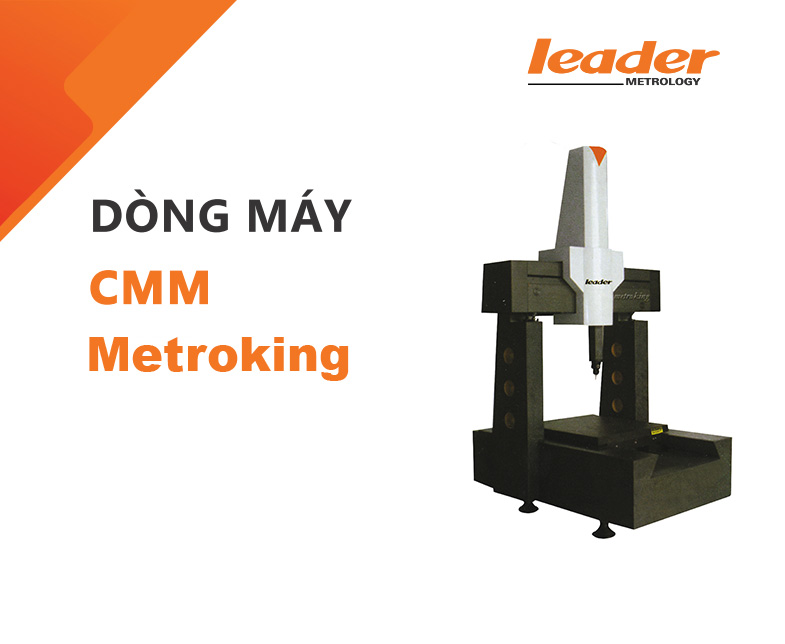

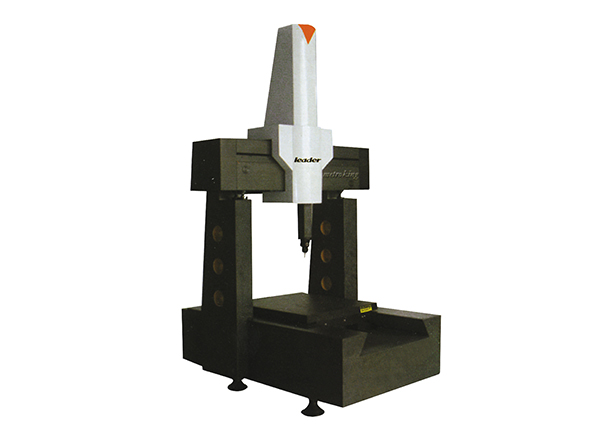

- Metroking là dòng CMM phù hợp nguyên lý đo lường Abbe. được coi là CMM quét chạm bằng kim có độ chính xác cao nhất hiện nay.
- Metroking đáp ứng nhu cầu đo kiểm Kích thước và Bề mặt có độ chính xác và độ ổn định vô song.
- Hiện nay, trên thế giới, không có quá nhiều kỹ sư có thể thực hiện lắp đặt và hiệu chỉnh được dòng Máy đo 3D Metroking này.
Thông số của máy
| Model | Hành trình đo (mm) | kích thước tổng (mm) |
Độ chính xác ISO10360-2:2009/GB/T16857.2-2006 |
Khối lượng của mẫu |
|||||||
| X | Y | Z | Lx | Ly | Lz | MPEP (μm) |
MPEE(μm) | Kg | |||
| NCF553 | 500 | 500 | 300 | 1600 | 1400 | 2550 | từ 0.7 | từ 0.7+L/1000 | 300 | ||
| NCF564 | 500 | 600 | 400 | 1600 | 1600 | 2750 | từ 0.7 | từ 0.7+L/1000 | 350 | ||
| NCF686 | 600 | 800 | 600 | 1700 | 2000 | 3150 | từ 0.7 | từ 0.7+L/1000 | 600 | ||
| NCF8106 | 800 | 1000 | 600 | 1900 | 2400 | 3150 | từ 0.8 | từ 0.8+L/1000 | 700 | ||
Điều kiện lắp đặt và vận hành
- Nguồn điện：220V, 1 pha
- Nhiệt độ：19-21°C
- Áp suất khí nén：0.5 -1.0Mpa
- Lưu lượng khí nén：0.3-0.45m³/phút
- Lọc khí nén cỡ：0.3μm
- Độ ẩm：55%-65%
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)

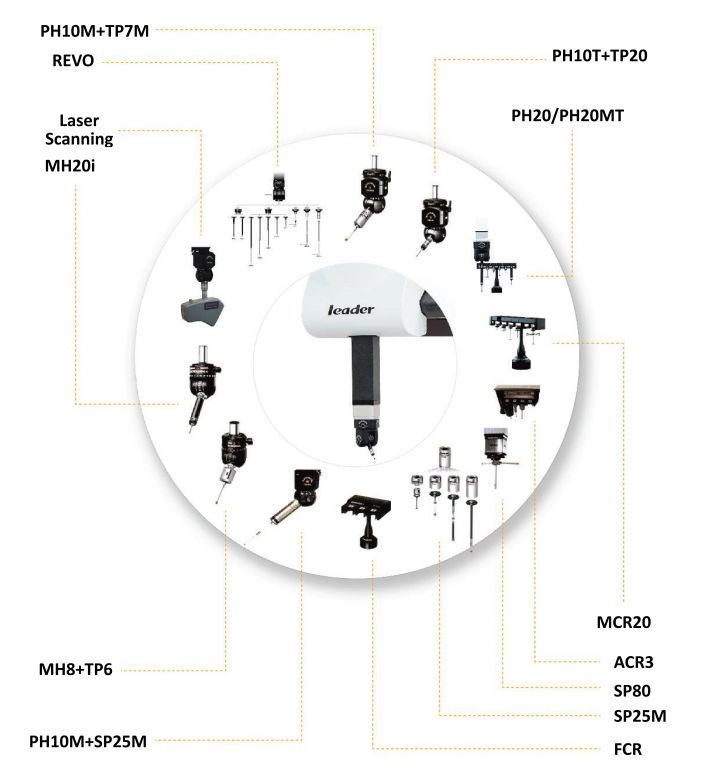

Đầu đo Renishaw - UK
- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.

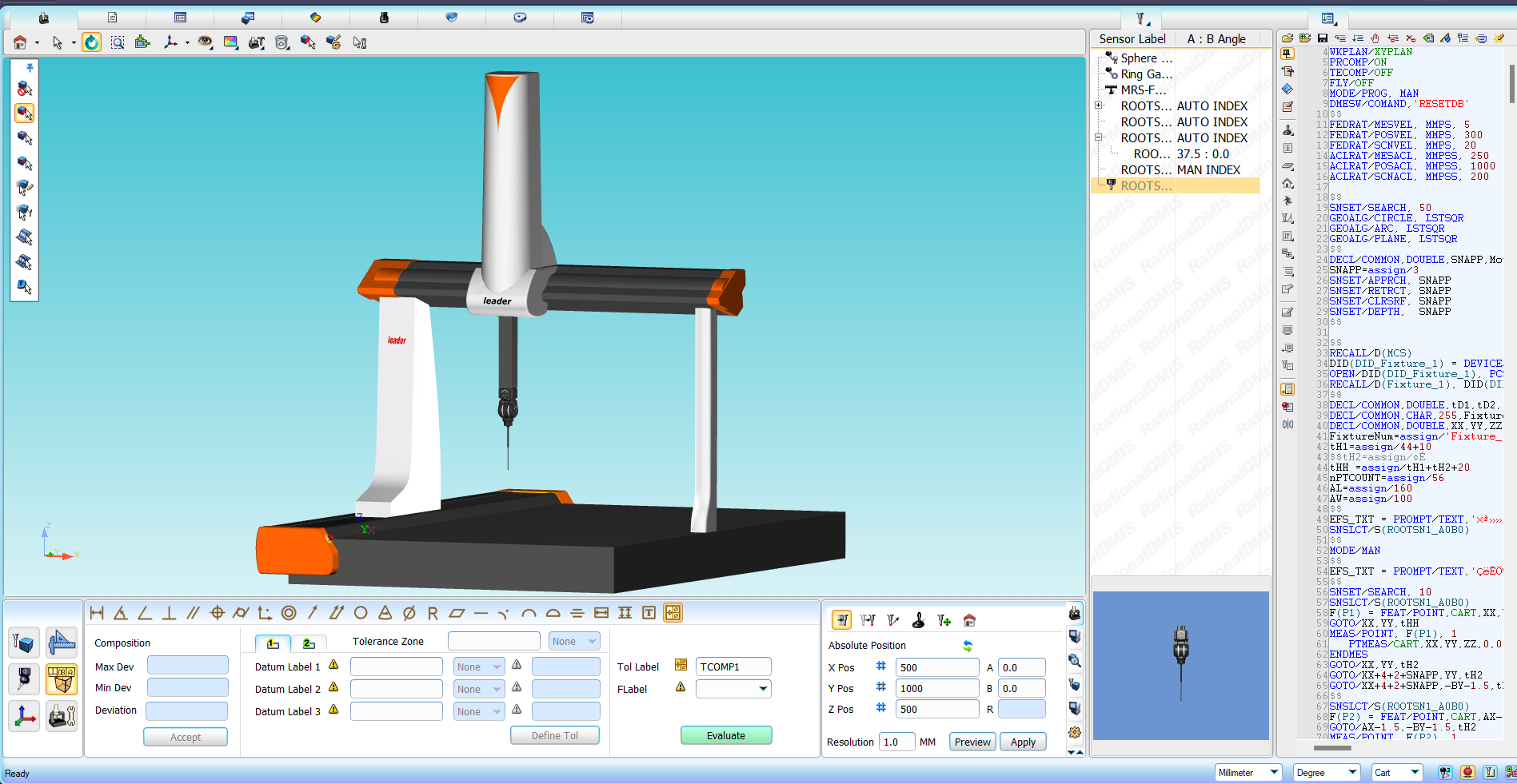

Phần mềm Rational DMIS (America)
- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....

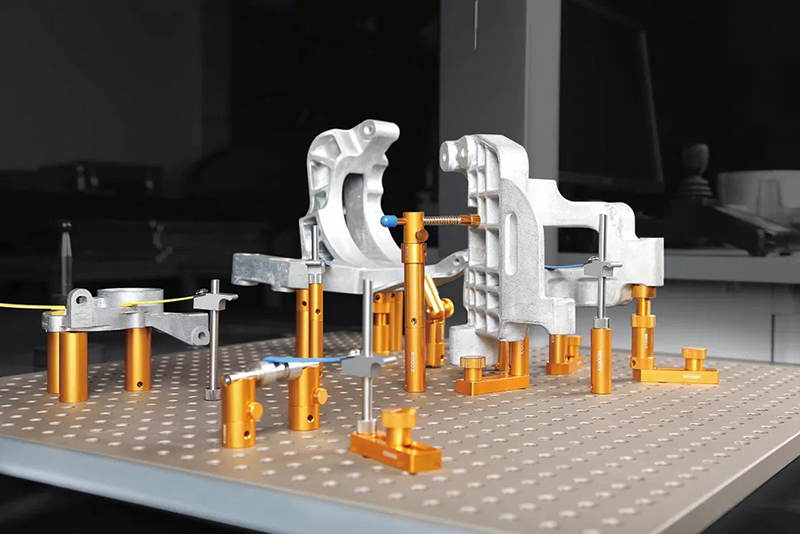

Gá mẫu đo 3D CMM
- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.
