Thiết kế
-

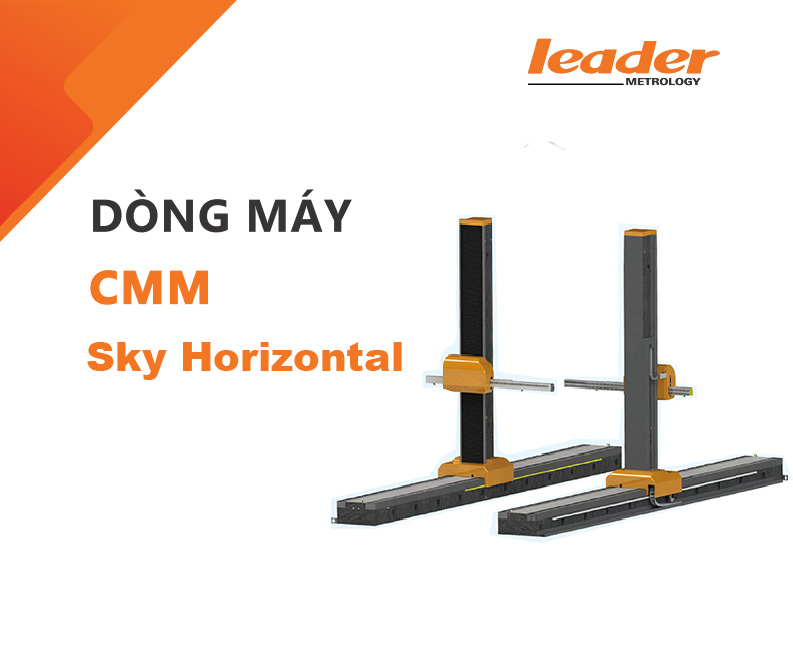

SKY Là dòng máy đo 3D CMM đáng tin cậy, có hiệu suất cao và được thiết kế trong vị trí nhà máy, phục vụ nhu cầu đo cho các ngành sản xuất ô tô, máy bay, tàu..vv
-
Dòng SKY có cấu trúc dẫn hướng tuyến tính kép, không yêu cầu nguồn khí và có thể đảm bảo hoạt động trường khắc nhiệt.
-
Sử dụng hệ thống kết cấu mở để thuận tiện việc lắp và dỡ phôi.
Thông số của máy
| Model | Hành trình đo (mm) | kích thước tổng (mm) |
Độ chính xác ISO10360-2:2009/GB/T16857.2-2006 |
||||||||
| X | Y | Z | Lx | Ly | Lz | MPEP (μm) |
Đơn MPEE(μm) |
2 Bên MPEE(μm) |
|||
| Sky | 401625 | 4000 | 1600 | 2500 | 5160 | 8125 | 3721.5 | 20 | 18+18L/1000 | 30+20L/1000 | |
| 601625 | 6000 | 1600 | 2500 | 7160 | 8125 | 3721.5 | 20 | 18+18L/1000 | 30+20L/1000 | ||
| 701625 | 7000 | 1600 | 2500 | 8160 | 8125 | 3721.5 | 20 | 18+18L/1000 | 30+20L/1000 | ||
Điều kiện lắp đặt và vận hành
- Nguồn điện：220V, 1 pha
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)
Đầu đo Renishaw - UK
- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.
Phần mềm Rational DMIS (America)
- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....
Gá mẫu đo 3D CMM
- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.
