Thiết kế

  • Navigator CMM phù hợp cho việc kiểm tra các mẫu có kích thước lớn trong công nghiệp như: ngành chế tạo ô tô, ngành hàng không, ngành đóng tàu, và khuôn mẫu lớn.

  • Navigator CMM có nhiều điểm nổi bật như: độ chính xác cao, độ cứng và độ bền cao, ổn định tốt và lắp đặt được trong xưởng sản xuất.

  • Navigator CMM được thiết kế với nhiều kết cấu an toàn khi vận hành, hệ thống bù nhiệt kiểm soát độ giãn nở. Hệ thống cân đôi và hệ thống dẫn động cùng công nghệ quét đa trục đảm bảo độ chính xác khi đo các chi tiết lớn và phức tạp.

  • Navigator CMM kết hợp với phần mềm hiện đại, giúp thực hiện các phép kiểm tra phức tạp một cách dễ dàng và tăng năng suất hoạt động đối với các chi tiết lớn.





Hành trình đo và Độ chính xác

  Hành trình đo

Độ chính xác

ISO10360-2:2009/GB/T16857.2-2006
Model X (mm) Y (mm) Z (mm) MPEE(μm) MPEP(μm)
NCG203015 2000 3000 1500 3.5+4/1000 4.0
NCG204015 2000 4000 1500 3.5+4/1000 4.0
NCG205010 2000 5000 1000  3.5+4/1000 4.0
NCG20XX15 2000 xx 1500 từ 3.5+4/1000 từ 4.0
NCG253015 2500 3000 1500 5.0+5/1000 6.0
NCG254015 2500 4000 1500 5.0+5/1000 6.0
NCG255015 2500 5000 1500  5.0+5/1000 6.0
NCG25XX15 2500 xx 1500 từ 5.0+5/1000 từ 6.0
NCG203020 2000 3000 2000  5.0+5/1000 6.0
NCG20XX20 2000 xx 2000 từ 5.0+5/1000 từ 6.0
NCG255018 2500 5000 1800 6.0+6/1000 7.0
NCG256018 2500 6000 1800 6.0+6/1000 7.0
NCG253020 2500 3000 2000 6.0+6/1000 7.0
NCG25XX20 2500 xx 2000 từ 6.0+6/1000 7.0
NCG306020 3000 6000 2000 8.0+8/1000 8.0
NCG30XX20 3000 xx 2000 từ 8.0+8/1000 từ 8.0

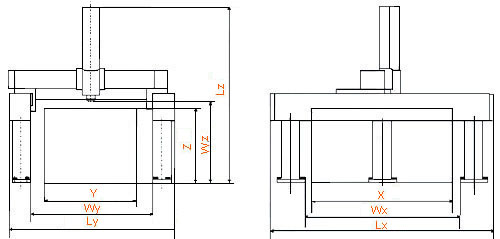

Navigator layout



Kích thước tổng thể và Không gian mẫu

 Model Lx (mm) Ly (mm) Lz (mm) Wx (mm) Wy (mm) Wz (mm) Khối lượng
mẫu (kg)
NCG203015 3490 4770 4370 2350 3500 1690 9800
NCG204015 3490 5770 4370 2350 4500 1690 10700
NCG205010 3490 6770 4370 2350 5500 1690 13490
NCG20XX15 3490 xx 4370 2350 xx 1690 xx
NCG253015 3990 4770 4370 2850 3500 1690 9870
NCG254015 3990 5770 4370 2850 4500 1690 10800
NCG255015 3990 6770 4370 2850 5500 1690 13560
NCG25XX15 3990 xx 4370 2850 xx 1690 xx
NCG203020 3490 4770 5370 2350 3500 2100 9810
NCG20XX20 3490 xx 5370 2350 xx 2100 xx
NCG255018 3990 6770 4970 2850 5500 1950 14200
NCG256018 3990 7770 4970 2850 6500 1950 15400
NCG253020 3990 4770 5370 2850 3500 2100 10600
NCG25XX20 3990 xx 5370 2850 xx 2100 xx
NCG306020 4900 7770 5370 3350 6500 2100 16200
NCG30XX20 4900 xx 5370 3350 xx 2100 xx







Điều kiện lắp đặt và vận hành

- Nguồn điện：220V, 1 pha
- Nhiệt độ：18-22°C
- Áp suất khí nén：0.6-1.0Mpa
- Lưu lượng khí nén：0.3-0.45m³/phút
- Lọc khí nén cỡ：0.3μm
- Độ ẩm：55%-65%
(Kỹ sư Leader Metrology sẽ hướng dẫn chi tiết trước khi lắp máy)



Đầu đo Renishaw - UK

- Máy đo 3D CMM LeaderMetrology hỗ trợ đầy đủ các loại đầu đo, tùy thuộc vào nhu cầu khách hàng.
- Với đội ngũ tư vấn giàu kinh nghiệm, đọc hiểu bản vẽ với các tiêu chuẩn khác nhau, chúng tôi sẽ giúp bạn tư vấn, lựa chọn giải pháp cho hệ thống đầu đo phù hợp nhất với nhu cầu bên bạn.

Renishaw sensors



Phần mềm Rational DMIS (America)

RationalDMIS

- Lập trình đo tự động nhanh, dễ sử dụng. phần mềm hỗ trợ lập trình trên mô hình CAD như: *. IGES, *.DFX, *.STEP và có thể mở rộng thêm.
- Những option mở rộng như Blade, CAM, CCD, Gear, Laser, Pipe, PointCloud.
- Xuất báo cáo đầy đủ các dung sai GD&T.
- Đào tạo và hỗ trợ lập trình bởi kỹ sư Việt Nam, với hơn 10 năm kinh nghiệm, hướng dẫn áp dụng các tiêu chuẩn khác nhau như chuẩn châu Âu, Châu Á,....



Gá mẫu đo 3D CMM

- Gá mẫu đa năng được sử dụng cho sản phẩm có hình dạng phức tạp, tiết kiệm chi phí làm gá đơn cho từng mẫu, dễ dàng lắp ráp các khối, linh hoạt chiều cao và chiều rộng.

Máy đo 3D CMM, Gá mẫu, CMM fixtures
